Motor de Passo

LIGAÇÃO DAS BOBINAS



 Os motores de passo comumente vêm com 4 fios, 5 fios, 6 fios e 8 fios.    A variação dos números de fios está simplesmente relacionada ao fato das bobinas terem Center tape e/ou estarem fechadas internamente, ou estarem disponibilizando os fios para serem fechados fora do motor.

- MOTOR DE 6 FIOS: o fechamento dos taps foi externo “1 e 2”.

- MOTOR DE 5 FIOS: Observe que é semelhante ao de 6 fios, porém o fechamento dos taps foi interno.

- MOTOR DE 4 FIOS: somente ligar.

- MOTOR DE 8 FIOS: é o mais caro, pois pode ser ligado de várias formas podendo ser multifuncional. Tem oito fios disponíveis para os fechamentos série / paralelo bipolar, série com Center tap unipolar.

- MOTOR DE 8 FIOS: ligado em série para ligação bipolar, tensão maior nas bobinas, mesma corrente maior torque.

- MOTOR DE 8 FIOS: ligado em paralelo para ligação bipolar, mesma tensão nas bobinas, maior corrente super  Torque.

- MOTOR DE 8 FIOS: ligado com Center tap ligação para unipolar.

Obs: os desenhos são esquemas, fisicamente cada bobina dessa está distribuida no estator do motor de passo.

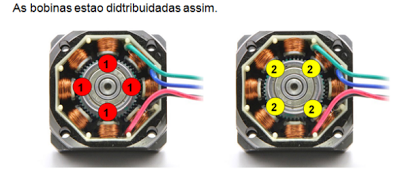

observe o motor abaixo: ele tem 4 fios (verde, azul, preto e vermelho), então é Bipolar e pelo o esquema só tem duas bobinas, porém na pratica vemos que as bobinas então distribuidas.



 IDENTIFICANDO FISICAMENTE AS BOBINAS.

observe que o motor abaixo  tem 5 fios (verde, azul, laranja, preto e vermelho), então é Unipolar pelo o esquema só tem quatro  bobinas, porém na pratica vemos que as bobinas então distribuidas.

“As bobinas nos motores unipolar funcionan alinhadas e opostas”.

CORES DOS FIOS

As cores dos fios dependem muito do fabricante não existe uma regra padronizada, geralmente para motores de seis fios a cor que se repete é a do fio do Center tap. Contudo o melhor, eficaz e certeiro método é utilizar o multímetro, coloque na escala de ohmimetro, onde você poderá  encontrar as bobinas certas.

1°- Encontre os pares de bobina.

Nos Bipolares é muito fácil, os dois fios que apitarem e/ou der continuidade é uma  bobina, os outros dois que sobrarem é a outra bobina, mesmo assim teste para confirma-la.

Nos Unipolares os três fios que apitarem e/ou der continuidade é um par de bobinas, os outros três que sobrarem é o outro par de bobinas, mesmo assim teste para confirmar.

2°- Encontre o fio comum.

O maior valor da resistência está nos extremos da bobina,  o valor do fio comum a um extremo será a metade do maior valor da resistência.

        Boa Sorte.  Josiley Braz.
